在电气防雷工程中，电源浪涌保护器（SPD）的安装方式有个行业共识：几乎都是采用并联在电路的接法。很多人会疑惑，浪涌保护器不能直接串联在电路中吗？这样安装不是更简单吗？今天，易造小编来和大家一起分享这个关乎用电安全的问题。

1.浪涌保护器工作原理决定了并联安装

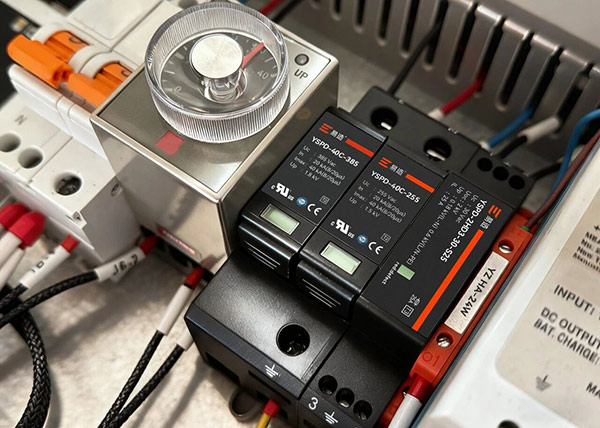

易造浪涌保护器

要理解浪涌保护器为什么是并联安装，首先要明白电源浪涌保护器的工作原理，它不是开关，也不是滤波器，它的核心功能只有一个：就是在极短时间内为危险的过电压提供一个低阻抗的泄放通道。

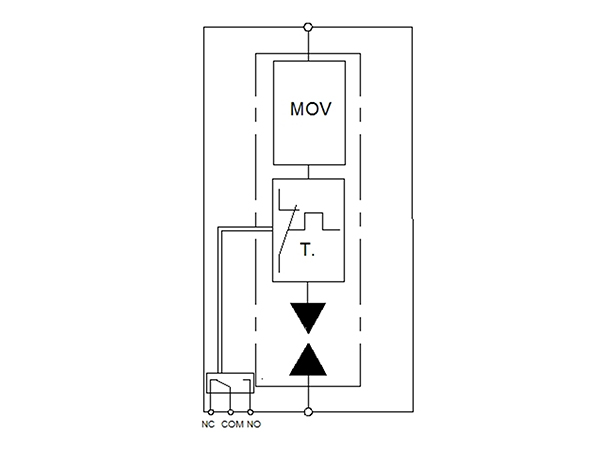

内部原理图

想象一下，雷击或电网波动产生的浪涌电压就像洪水突然冲向您的电气系统，浪涌保护器不是大坝完全拦住洪水，而是在旁边紧急开凿一条泄洪道，将大部分洪水引走，确保主河道（您的设备线路）水位安全。

这个泄洪道必须是并联的，如果把它做成串联的闸门，正常水流（工作电流）会被它阻挡，浪涌洪水来临时，它要么被冲垮，要么把整个河道完全堵死。

2.为什么电源浪涌保护器不能串联安装？

（1）SPD串联安装的电路危机

如果将SPD串联在线路中，在220V的正常工作电压下，其核心元件压敏电阻会呈现高阻抗状态。这将会导致一个问题，您的后端设备供电电压会远低于220V，甚至电压过不去，从而导致后备设备无法工作。

（2）SPD串联安装的短路危机

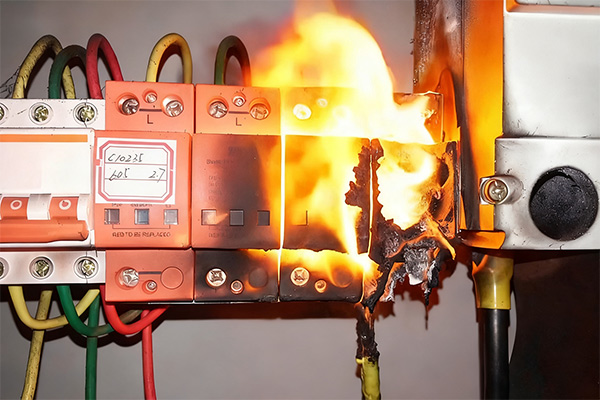

当浪涌来袭时，串联安装的SPD需要从高阻抗瞬间变为低阻抗来泄放电流。此时，巨大的浪涌电流仍会沿线路流经后端用电设备，不仅无法抵御过电压冲击，还可能因SPD的低阻特性导致电流瞬时增大，击穿您要保护的设备，甚至引起电力事故。就像用自己身体去堵枪眼，勇气可嘉，但一次就牺牲了。

浪涌保护器内部防雷元件是不能直接串联在线路中，串联接法会使浪涌保护器在正常时阻碍系统运行，在浪涌侵入时直接威胁系统安全，与保护目的背道而驰。因此，只有浪涌保护器并联在供电线路两侧才能起到最大防护效果。

3.串联型浪涌保护器的真相

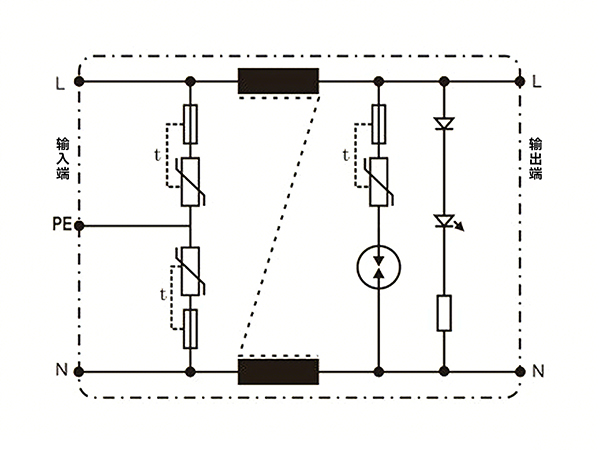

串联型原理图

您可能会问，那市面上也有串联安装的浪涌保护器，那是怎么回事？这其实是一个产品形态化的简化，从外部接线来看是串联型的一进一出，但内部防雷保护元件仍然是并联在线路中的，当防雷元件失效短路时，脱离装置会动作，将整个产品从线路中切断。所以它本质上还是属于串联安装形式+并联泄放原理的混合设计，并非真正的串联保护。

电源浪涌保护器并联在线路中是没毛病的，满足平时不添乱、浪涌能防护的核心需求。搞懂这个逻辑，选对匹配线路参数的SPD，才能真正让浪涌保护器成为电气系统的防雷卫士。立即咨询了解更多浪涌保护器资讯。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
