轨交信号电源SPD改造必要性论证-易造

轨道交通信号电源浪涌保护器改造，应把现有防护缺口、信号供电的重要性和可实施的整改范围连成一条证据链。对线路设备管理负责人来说，立项的关键是说明哪个柜位存在什么问题、会影响哪类供电设备，以及改造后如何检查。把问题定位到回路，再比较局部修复与成套更换，才能让资金申请对应实际需要。

一、哪些现场变化值得启动改造调查？

设备状态异常、供电结构变化和原设计条件变化，都值得进入调查。比如站房扩建后增加了引入线路，原配电柜增加了新的下游设备，或巡视中发现状态指示异常、接线松动和器件损伤，应分别记录。记录至少包括柜号、回路用途、发现时间、实物照片及当时运行情况，避免把多个不同原因的现象合并成“防雷不足”。

雷雨期间发生的电源故障可以提供调查线索，原因还需要结合运行日志、检修记录和相关检测结果分析。接地连接、供电质量、设备自身故障也可能影响运行。把事实和原因推断分开，项目建议书才能说明SPD改造解决的具体部分，并为其他专业留下明确的处理事项。

二、怎样把信号电源的风险说清楚？

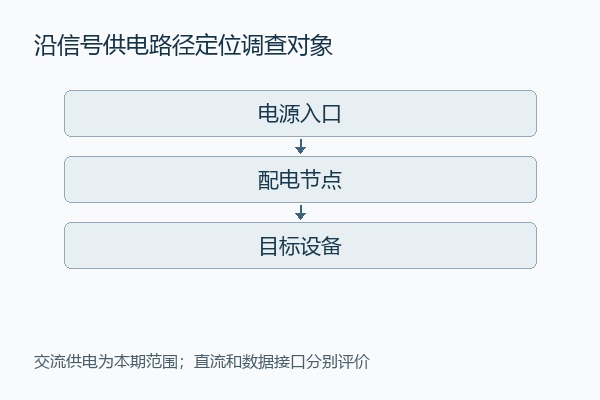

从被保护设备向上游画出供电路径，标出电源入口、配电节点和既有SPD位置。信号设备的低压交流供电、直流电源模块和信号传输接口分别评价；本次若聚焦交流供电，就把牵引高压回路及数据接口列在项目边界之外。不同回路面对的电压、接地和保护要求不同，统一名称容易掩盖配置差异。

必要性论证要解释“缺口到后果”的关系。例如，新增室外引入线路改变了浪涌进入路径，原有保护位置是否仍能覆盖目标设备，就成为设计复核项。后果可描述为电源模块受扰、检修工作增加或业务恢复受影响的可能性；具体故障原因、停运时间和经济损失应使用本站记录，避免将推测写成已经发生的结果。

三、什么证据能够支持不同改造范围？

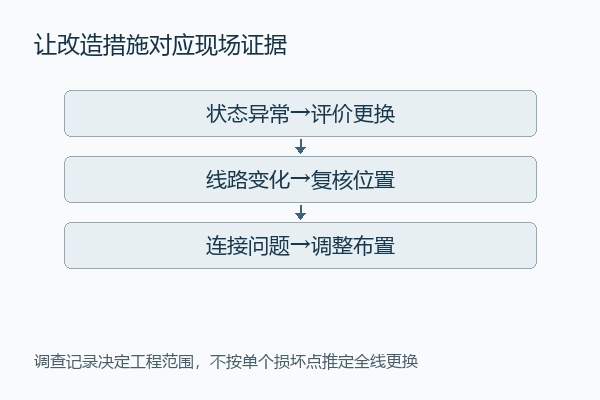

先把检查结果对应到措施，再形成工程量。可用下表组织会议材料，设计人员负责解释技术依据，运维部门提供实际状态，采购部门据此比较完整供货范围。

工程量应按柜位列明SPD、必要配合器件、连接材料、安装与检查工作。发现某个器件损坏，不自动意味着整站同批器件都需更换；同批状态调查能够帮助判断是否扩大范围。对于资料不完整的旧柜，可先安排补充调查，再确定正式改造清单，避免一次采购锁定错误型号。

四、供应商方案怎样进入必要性论证？

供应商应回应已经识别的保护位置和回路条件。持续工作电压影响长期接入条件，电压保护水平需要与设备耐受及连接影响一起评价，放电参数须连同试验类别、波形和保护模式比较。后备保护与上游保护器的配合也应纳入设计，采购表里的“大电流”一项无法覆盖这些判断。

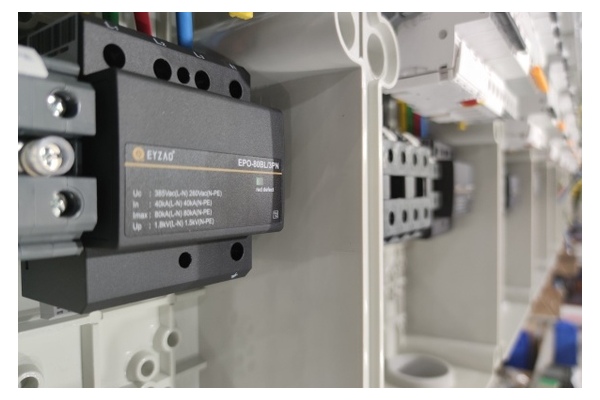

易造一级SPD产品与易造二级SPD产品可作为交流供电不同保护位置的候选分支，最终型号按现场输入确定。比较时要求提交完整型号规格、安装说明及所需证明文件；涉及认证时，将申请产品、型号后缀、证书范围逐项对应。一般SPD产品资格与铁路项目采用条件分别确认，避免把一份通用证书写成整套信号电源改造的合格结论。

五、怎样把施工影响纳入立项方案？

把作业窗口、隔离条件和恢复检查与采购一起安排。轨交信号电源涉及运行组织，具体操作应由有资质的人员按批准方案实施。项目材料中列出作业前状态、需要协调的岗位、替换后的接线复查和送电检查要求，使改造范围与可用窗口相符。

交付时保留柜位照片、供货规格、检查结果和图纸变更。若方案增加遥信，应说明信号去向、接收岗位及所需配合，实际接入能力通过项目文件和联调落实。这样下一次巡检可以从准确的设备台账开始，而不必再次寻找器件身份和连接关系。

六、常见问题（FAQ）有哪些？

1. 设备使用年限能直接作为更换依据吗？

使用年限可以帮助安排调查优先级，更换判断还要结合器件状态、运行环境、检查结果和厂家维护文件。

2. 没有雷击故障记录还能提出改造吗？

可以从设计条件变化、现场缺口及设备防护需求论证预防性改造，并清楚说明依据和预期改善范围。

3. 是否需要一次替换全线器件？

按问题位置、后果和实施条件排序，可先处理证据充分且影响重要回路的柜位，再安排后续调查。

轨交信号电源SPD改造的说服力，来自现场记录、技术判断与工程范围彼此对应。先把可修复的问题、需要重新设计的位置和仍需调查的部分分开，再形成分期投入方案。准备采购比选时，可联系易造，将信号供电单线图、柜位照片、原SPD规格和既有保护配置交给易造，沟通本次交流回路的候选选型方案。方案应落实到具体柜位与文件，不以通用产品介绍替代线路的设计和运行审批。
