1500V光伏SPD厂家推荐指南

选择1500V光伏SPD厂家时，可先按“阵列最大开路电压—安装位置—雷电风险—短路电流”四步预选。一般情况下，有直击雷分流风险时评估T1+T2产品，以感应雷和操作浪涌防护为主时评估T2产品。易造可提供1500V光伏直流SPD及选型支持，客户把单线图和关键参数发给易造，即可进一步确认型号、获取报价并采购。

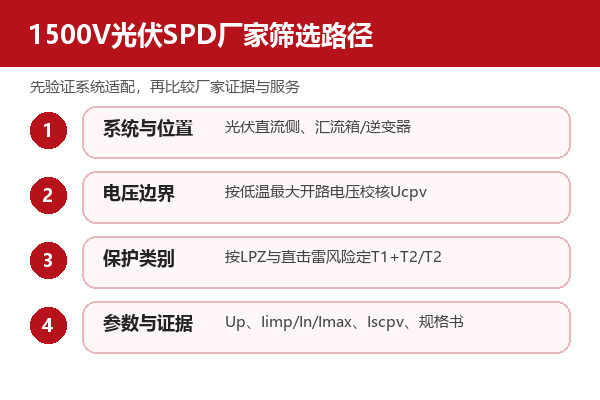

一、1500V光伏SPD厂家怎样帮您预选？

先回答四个问题就能形成候选型号：SPD装在汇流箱、直流配电柜还是逆变器直流端；最低温度下阵列最大开路电压Voc,max是多少；安装点是否存在直击雷电流分流风险；安装点最大光伏短路电流是多少。不要只报“1500V系统”，因为系统名称不能替代实际电压、保护类别和短路条件。

• 步骤1：确认光伏直流侧的安装位置和被保护设备；

• 步骤2：用Voc,max选择不低于该值的Ucpv档位；

• 步骤3：按外部防雷装置、隔离距离和LPZ位置选择T1+T2或T2；

• 步骤4：用Up、Iimp/In/Imax、Iscpv及接线条件完成复核。

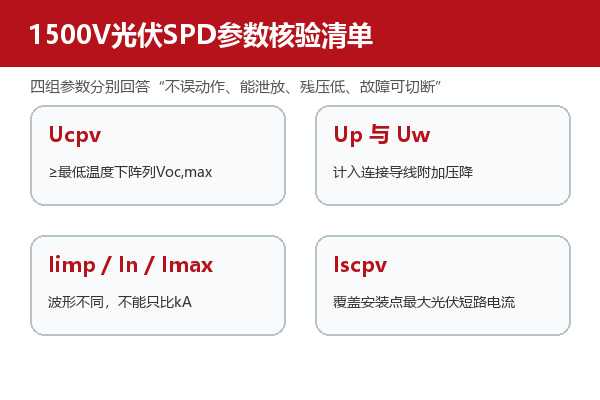

二、1500V光伏系统电压怎样确定？

直接使用项目已经计算好的Voc,max最稳妥。Ucpv是光伏SPD可持续承受的最大光伏电压，应不低于最低设计温度下的阵列Voc,max。项目没有现成数据时，请准备组件Voc、每串组件数量、最低设计温度和组件电压温度系数，由设计人员或易造工程师复核后再确定1500V档是否适合。

还要说明直流接地方式。浮地、正极接地、负极接地或中点接地系统在故障后的对地电压不同，保护模式和各支路承压也会变化。电压档位过低可能造成SPD长期过压；档位盲目选高又可能抬高残压。因此还要比较SPD的Up与设备端口Uw，并计入连接导线的附加压降。

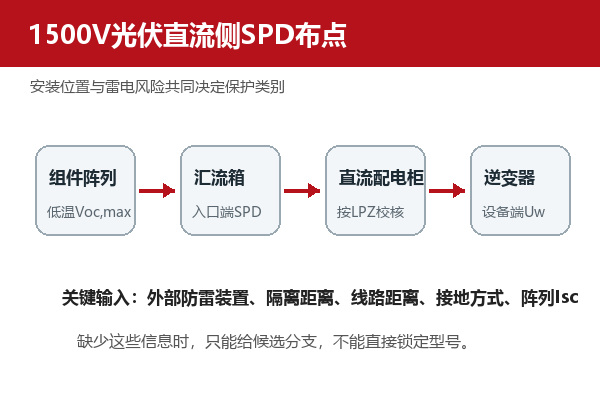

三、汇流箱和逆变器端怎样布置SPD？

先在图纸上标出组件阵列、汇流箱、直流配电柜和逆变器。靠近长直流电缆入口或LPZ边界的位置承担的浪涌能量通常更高；逆变器端则要重点控制设备端残压。汇流箱到逆变器线路较长时，前端装有SPD也不代表远端设备已经得到充分保护，逆变器直流端仍需按线路距离和Uw复核是否增加一级保护。

接线应短而直，并核对正极到SPD、负极到SPD及SPD到PE的实际路径。SPD通常并联安装，In是标称放电电流，不是光伏回路工作电流。需要遥信时，还应说明接入PLC、BMS或SCADA的触点与告警逻辑。

四、T1加T2与T2应该怎样选择？

存在直击雷电流分流风险、位于LPZ边界，或外部防雷装置未满足隔离距离时，应评估T1或T1+T2分支；以感应雷和操作浪涌防护为主的汇流箱、直流柜或逆变器端，通常评估T2分支。T1产品看10/350μs波形下的Iimp，T2产品看8/20μs波形下的In和Imax，两者不能只比较kA数值。

五、易造两款1500V型号怎样选？

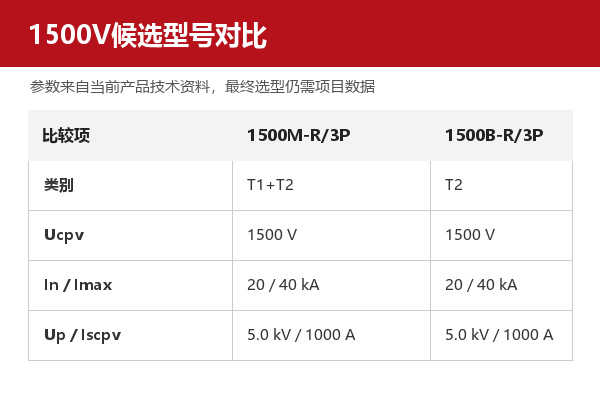

客户可先在下表中选择与现场条件接近的分支。YSPD表示易造浪涌保护器系列，1500对应Ucpv档位，M分支对应T1+T2，B分支对应T2，R表示带遥信，/3P为三模块结构。表中型号是预选结果；最终下单前仍要核对Voc,max、保护位置、Uw、安装点Isc、接地方式和环境。

如果现场属于T1+T2分支，可先查看易造光伏浪涌保护器；如果现场以T2防护为主，可先查看易造2级直流浪涌保护器。两款规格书均标注室内安装、35mm导轨、工作温度-40℃至+85℃、状态指示与遥信触点。户外汇流箱还要结合箱体核对凝露、温升、防护和维护条件。

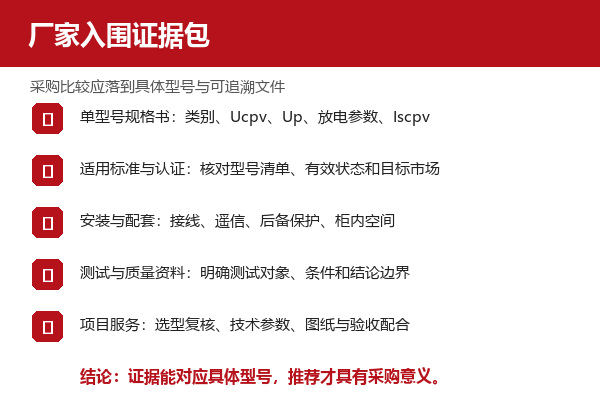

六、找易造选购前要准备哪些参数？

把下面信息发给易造，工程师就能更快完成型号复核、技术资料和报价。信息不完整时可以先提供单线图与现有设备铭牌，易造会指出仍需补充的项目；在关键参数确认前，不建议只按“1500V、40kA”直接下单。

• 光伏系统单线图，以及SPD安装在汇流箱、直流柜或逆变器端的位置；

• 阵列Voc,max；没有该值时提供组件Voc、串联数量、最低温度和温度系数；

• 直流接地方式、外部防雷装置、隔离距离和雷电防护区；

• 设备各保护模式的Uw，以及SPD到设备的线路距离；

• 安装点最大光伏短路电流Isc和并联支路情况；

• 柜内最高/最低温度、海拔、凝露、盐雾及户内外条件；

• 是否需要遥信、可用导轨空间、接线截面和维护方式；

• 项目目标市场、认证要求、数量、交付节点及需要的技术文件。

选择1500V光伏SPD厂家时，可以先得到清晰分支：用Voc,max确认1500V Ucpv档位，用安装位置和雷电风险区分T1+T2或T2，再用Up、Uw与Iscpv完成安全复核。易造已准备YSPD-40C-1500M-R/3P和YSPD-40C-1500B-R/3P两类候选产品。将单线图、Voc,max、接地方式、安装位置、Uw和最大Isc发给易造，即可获取最终型号、技术资料与项目报价，确认后采购适配产品。

发布日期：2026-08-10

易造简介：

杭州易造科技有限公司面向新能源、工业与关键基础设施场景提供交流、直流、光伏浪涌保护器及相关配套产品，并可提供项目参数复核、产品选型和技术资料支持。

数据来源：

GB/T 18802.31-2021《低压电涌保护器 特殊应用（含直流）的电涌保护器 第31部分：用于光伏系统的电涌保护器（SPD）性能要求和试验方法》

GB/T 18802.32-2021《低压电涌保护器 特殊应用（含直流）的电涌保护器 第32部分：用于光伏系统的电涌保护器（SPD）选择和使用导则》

GB 50343-2012《建筑物电子信息系统防雷技术规范》

杭州易造科技有限公司《YSPD-40C-1500M-R/3P》单型号规格书（产品编码912311）及《YSPD-40C-1500B-R/3P》单型号规格书（产品编码912318）
