对成套厂技术工程师而言，地铁配电柜项目的SPD配套从来都不是一件轻松的事：T1还是T2级、后备保护器SSD型号怎么配、接线长度有没有超标、遥信端子怎么接入BAS系统……每一个细节处理不当，都可能在防雷验收时被卡住，拖延整柜交付进度。选择一家真正专业的浪涌保护器厂家，不只是采购一批元件，而是为整个项目找一个可以从设计到验收全程协同的技术伙伴。本文系统梳理了专业厂家的核心能力标准、地铁配置方案与验收资料清单，供成套厂工程师参考。

一、什么是真正专业的浪涌保护器厂家？

市场上以专业自居的浪涌保护器厂家不在少数，但真正能为地铁成套厂提供全程技术支撑的并不多。以下三项是识别专业厂家的核心门槛：

1.1 参与国家与行业标准的编制

专业浪涌保护器厂家（SPD厂家）不仅严格执行标准，还应积极参与标准制定。以轨道交通行业为例，参与《城市轨道交通防雷技术规范》起草编制的厂家，意味着其工程师对地铁系统的防雷设计逻辑有最深度的理解，其产品设计天然与行业规范高度吻合，为成套厂的合规选型提供了最可靠的依据。

1.2 持有TUV目击实验室

产品性能是否可靠，实验室是最终裁判。TUV目击实验室是防雷产品领域获得国际权威认可的**测试资质，具备完整的冲击电流测试、暂态过电压（TOV）测试及环境测试能力。只有自建TUV目击实验室的厂家，才能对产品执行超越国标的极限验证——双85通电1000小时、-40℃低温通电、500次超高速冷热冲击——而非仅靠第三方送检数据说话。

1.3 具备跨行业大项目落地经验

地铁行业的配套要求远比民用建筑严苛。真正专业的厂家应能提供实名地铁项目清单，覆盖不同城市、不同线路，配套记录包括产品型号、安装位置、验收结论。全国30座以上城市地铁线路的配套经验，是产品经过实际工程考验的最有力证明。

二、地铁配电柜SPD分级配置方案（成套厂标准配置参考）

根据GB 50343-2012《建筑物电子信息系统防雷技术规范》及GB 51348-2019《民用建筑电气设计标准》相关要求，地铁车站配电系统须按防雷区（LPZ）划分实施分级保护，且SPD前端须配置专用后备保护器（SSD）而非普通熔断器。以下为成套厂在地铁配电柜设计中的标准配置参考：

成套厂高频踩坑提醒——以下三点最容易在验收时被卡：

•后备保护器选型错误：依据GB 51348-2019，SPD必须配套专用后备保护器SSD，T1级须选配ESCB-25TA/4P，T2级选配ESCB-40TC/4P或ESCB-80TB/4P，不得以同等电流的普通熔断器或断路器代替；

•接线长度超标：SPD进线与接地引线总长度须控制在0.5m以内，超长会因线路电感叠加导致实际残压远超Up标称值，被验收方判定保护无效；

•遥信接线遗漏：地铁综合监控（BAS）系统要求SPD遥信信号接入，遥信端子未接线将导致运维监控功能缺失，影响系统验收评分。

三、专业厂家应提供的全流程技术支持

成套厂选择专业浪涌保护器厂家，本质上是在寻找一个覆盖项目全生命周期的技术协作方。专业厂家的服务不应止步于发货，应贯穿以下四个阶段：

3.1 设计阶段：选型方案定制

在配电柜图纸阶段，专业厂家工程师应能根据成套厂提供的系统参数（供电系统类型、负荷等级、安装位置），出具符合GB 50343-2012及GB 51348-2019标准的完整选型建议书，明确每个安装位置的SPD型号、SSD后备保护器型号、参数要求，避免成套厂工程师自行理解标准时出现偏差。

3.2 采购阶段：资质文件同步提供

专业厂家应能在签订合同后同步提供完整的资质文件包，包括型式试验报告、国际认证证书、产品技术参数表及安装接线图。资质文件在采购阶段准备完毕，是防止验收阶段临时补材料、影响交货工期的核心保障。

3.3 安装阶段：技术规范指导

专业厂家应提供清晰的安装接线规范文件，包含SPD与SSD的配套接线方式、接地要求、导线截面规格及接线长度控制标准，并可通过远程或驻场方式指导施工，避免接线不规范导致保护性能打折扣。

3.4 验收阶段：资料齐全免返工

防雷验收时，专业厂家应协助成套厂准备完整的验收资料包，并能解答验收人员关于产品合规性的技术质疑。对于地铁项目中常见的遥信功能验收、SPD状态指示窗口检查等环节，专业厂家的工程师应能提前预判并给出针对性指导，确保验收一次通过。

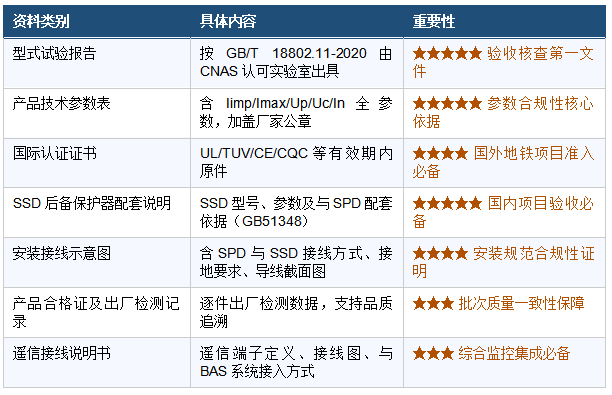

四、防雷验收必备资料清单（成套厂对接厂家必备检查表）

以下资料清单是成套厂在与浪涌保护器厂家对接时，应提前确认厂家能否提供的完整验收文件：

五、成套厂筛选专业浪涌保护器厂家的五大评判维度

综合以上分析，成套厂在筛选专业浪涌保护器厂家时，建议从以下五个维度进行系统评估：

五项评估中，技术研发能力与行业案例深度是最难造假、最能体现厂家真实水平的维度。建议成套厂工程师在初步筛选后，重点针对这两项进行深度核查。

六、地铁成套厂工程师常见的3个选型误区

误区一：用普通熔断器代替SSD后备保护器

这是目前地铁项目中**频的不合格项之一。普通熔断器在雷电流冲击下可能误断开，导致SPD失去后备保护；而普通断路器在SPD失效时未必能可靠分断工频电流。GB 51348-2019明确要求SPD必须配套专用后备保护器SSD，其核心能力在于：耐受雷电流冲击不断开、分断短路电流、切断SPD热保护不能处理的工频续流。易造ESCB系列SSD专为此设计，型号选配详见SPD/SSD选型卡。

误区二：忽略遥信功能的重要性

部分成套厂工程师认为遥信功能是可选项，实际上地铁综合监控（BAS）系统对SPD运行状态的远程监控是地铁运维管理的刚性要求。参照CJJ/T 196《城市轨道交通综合监控系统工程设计规范》，弱电系统SPD应具备与BAS系统接入的遥信接口，否则在系统联调阶段可能被要求整改。

误区三：T1级SPD仅关注Iimp忽略Uc选型

T1级SPD的Iimp指标固然重要，但Uc（最大持续工作电压）选型同样不可忽视。TN-S系统中相线对地Uc须≥275V，3P接法须≥385V。Uc选低会导致SPD在正常电网波动下频繁劣化，大幅缩短使用寿命；Uc选高则会抬高Up残压，削弱保护效果。专业厂家应在选型建议书中明确Uc取值依据。

地铁配电柜SPD的配套，对成套厂技术工程师而言是兼顾技术合规、工程质量与交付效率的系统性工程。选择一家真正专业的浪涌保护器厂家——具备国标参编资质、TUV目击实验室能力、丰富地铁项目经验，能提供从设计选型、SSD后备保护器配套到验收资料的全流程支撑——是保障项目顺利交付的关键决策。参数可以对标，但专业能力无法伪装，工程落地记录才是最可信的背书。

易造科技深耕防雷领域20余年，参与《城市轨道交通防雷技术规范》等国家标准编制，拥有TUV目击实验室，已为全国30+城市地铁线路提供SPD+SSD配套支持。如您正在为地铁配电柜项目进行SPD选型，提供系统参数即可获取符合GB 50343-2012及GB 51348-2019标准的完整选型建议书（含SSD型号）及验收资料包。

常见问题

Q1：地铁项目SPD防雷验收时最容易卡在哪里，专业厂家能提前规避吗？

最常见的三个卡点：①SPD未配套专用后备保护器SSD（用熔断器代替不符合GB51348）；②SPD接线长度超过0.5m导致实际残压偏高；③遥信端子未接线被判监控功能缺失。专业厂家在设计阶段介入，提前出具含SSD型号的规范接线图和配置建议书，可将上述风险在施工前消除，避免竣工后整改。

Q2：成套厂在配电柜设计图纸阶段，如何与浪涌保护器厂家高效对接？

建议提供以下信息：①供电系统类型（TN-S/TT/IT）；②系统标称电压（220/380V）；③各安装位置的负荷等级与防雷区划分；④配电柜可用安装空间（宽度/模数）；⑤是否需要遥信功能及接入方式。提供以上信息，专业厂家可在2个工作日内出具含SPD+SSD型号的完整选型建议书。

Q3：成套厂在招标文件中应如何描述对浪涌保护器的专业要求，避免低质产品中标？

建议在技术参数条款中明确：①按GB/T 18802.11-2020出具的第三方型式试验报告（CNAS认可实验室）；②T1级产品须提供10/350μs波形Iimp测试报告；③SPD须配套符合GB51348要求的专用后备保护器SSD，提供配套型号及参数；④厂家须提供不少于5个地铁项目配套案例清单。
