在低压直流系统中，浪涌保护器（SPD）前端要不要加后备保护装置？这个问题一直在讨论，常规思维是要加，否则SPD短路失效时可能引发火灾，而易造直流浪涌保护器，实现了无需外置后备熔丝（Fuse）就可在直流配电系统安全防雷和运行。这是怎么做到的呢？易造小编带您一探究竟。

一、熔断器作为直流SPD的局限性

易造直流浪涌保护器

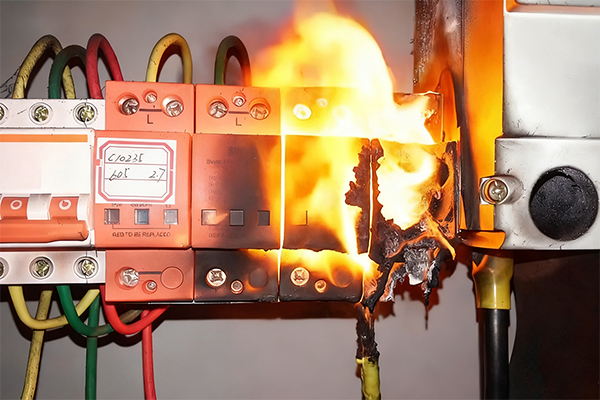

很多人认为在直流SPD前端串一个熔断器就可实现安全防护了，但实际应用中存在巨大的局限性：以常规Imax40kA直流SPD为例，为耐受雷电流大冲击，选配的熔断器额定电流普遍达到125A及以上，因为只有这么大才能通过40kA的冲击测试。也就是说尽管SPD失效短路了，只要短路电流不大于125A，Fuse是不会熔断的，就算SPD 起火了，Fuse都不会熔断。所以，当SPD老化失效、内部出现几十安培的短路电流时，125A的熔断器根本不会动作，而SPD在10A电流下10秒左右就可能起火。

尤其是光伏直流系统，其短路电流在几十安培远达不到熔断器的熔断条件，直流SPD后备熔断器面对SPD低电流过热、短路起火完全失效，所以在SPD前段串联Fuse是不能完全解决SPD失效短路引起的安全风险。

二、易造直流SPD的破局设计

易造直流浪涌保护器

易造直流浪涌保护器从结构设计上解决了这一矛盾，其核心设计包括：

1.高效热传导设计

直流SPD特别的结构设计，提高MOV芯片的传热效率，当SPD劣化时，热量能高效的传输到SPD的低温脱离装置，在MOV未达到热击穿短路之前，SPD脱离器就已经从系统中安全断开，不会起火。

2.大遮弧挡板

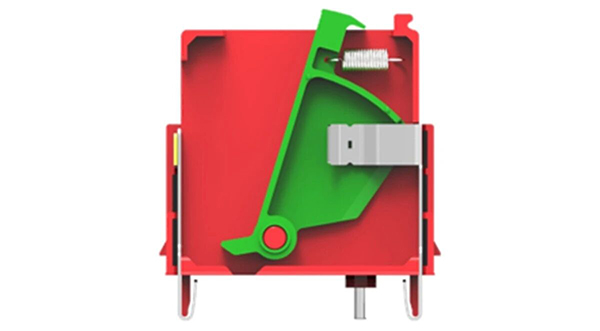

大遮弧挡板

一旦因异常产生电弧，内部的大遮弧挡板可迅速切断电弧，使SPD脱离电源系统，杜绝持续燃烧的风险。

3.芯片无损筛选

对所有MOV进行100%筛选全检，剔除潜在缺陷元件，从源头保证SPD的一致性和可靠性。

三、国标对直流SPD的脱扣要求

根据GB/T 18802.31-2021《低压电涌保护器 第31部分：用于光伏系统的电涌保护器性能要求和试验方法》，对于宣称开路失效模式的SPD，标准允许其依靠内部脱离器分断故障电流。标准第7.4.4.2.2条明确规定：

GB/T 18802.31-2021

(1) 在2.7倍的预期短路电流Iscpv下，SPD内部脱离器分断时间应小于60秒；

(2) 在声称的额定预期短路电流Iscpv下，SPD内部脱离器分断时间应在5分钟内；

(3) 当预期短路电流Iscpv为10A时，SPD内部脱离器应在20分钟（1200秒）内动作；

易造直流SPD的实测数据远超标准要求：

1.当测试2.7倍Iscpv时（2700A），三个试品分别在1.43s，1.63s和1.66s时脱离器动作，断开电网。实际测试电流（预期）为2742.68A。（标准要求＜60秒）

2.当测试Iscpv时（1000A），三个试品分别在3.92s，3.84s和3.67s时脱离器动作，断开电网。实际测试电流（预期）为1018.8A。（标准要求＜300秒）

3.当测试10A时，三个试品分别在7.82s，8.02s和8.56s时脱离器动作，断开电网。实际测试电流为10.34A。（标准要求＜1200秒）

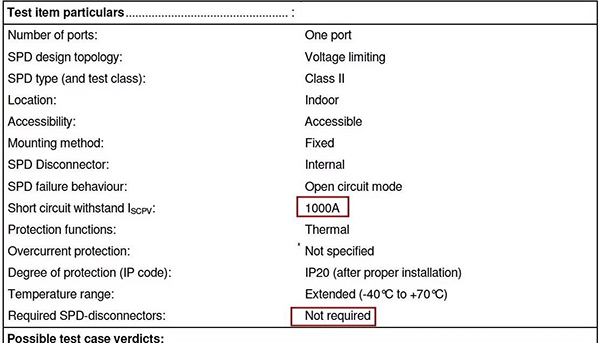

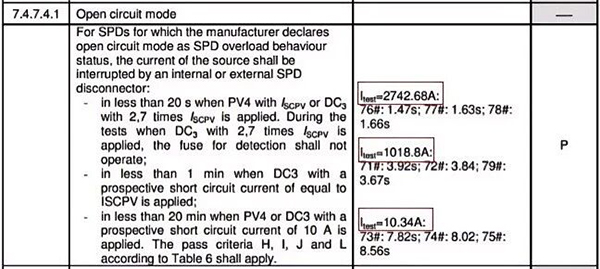

下图TUV测试报告截图供参考：

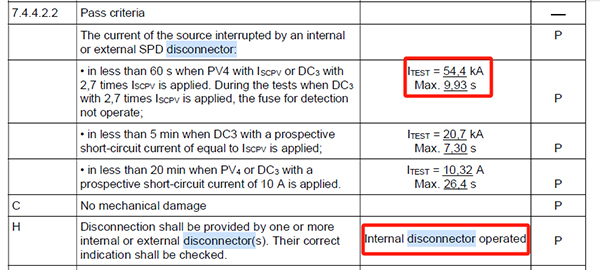

所以，易造直流SPD，是可以不用fuse就能从系统里断开，目前最大实测过的电流为54.4kA，并且是由SPD内部脱离器切断电源，外部熔丝并没有动作，测试结果如下：

综上，易造直流SPD通过结构自研、严苛品控、标准合规测试，可实现SPD前端不用串联Fuse就可以解决直流场景SPD失效起火风险，同时节省了成本，为低压直流系统筑牢安全防线。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
