在低压配电防雷系统里，很多人只重视浪涌保护器(SPD)的选型和安装，却忽略了浪涌后备保护器(SSD)的匹配，它就像是SPD的贴身保镖，负责在SPD出现异常时及时断开电路，防止起火事故。那么，这个保镖该怎么选？今天我们就用简短的文字讲清楚。

一、为什么SPD需要后备保护器？

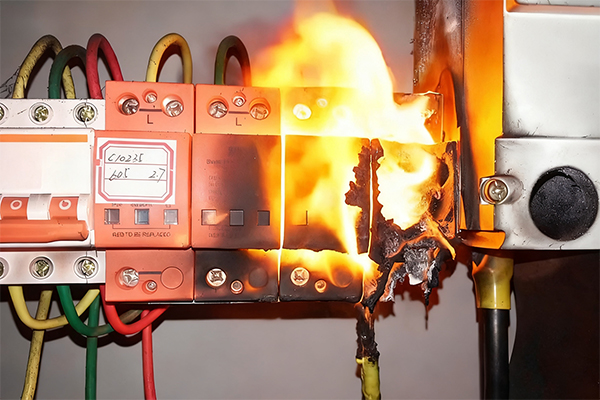

浪涌保护器是内部防雷的核心，但它本身也有寿命，当SPD老化劣化或遭受瞬态过电压损坏后，可能变成短路状态，如果没有SSD浪涌后备保护器，短路电流会持续流过SPD，导致产品发热冒烟，甚至引发火灾。

第二点，虽然常规的断路器也能切断电流，但对SPD劣化初期产生的小电流故障往往反应迟钝，等它跳闸时，SPD可能已经起火了。因此，设计专门的SSD浪涌后备保护装置，正是为了解决这个盲区而生的。

二、SSD浪涌后备保护器的3个功能

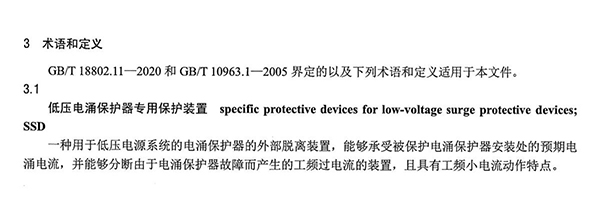

NB/T 42150-2017

按照NB/T 42150-2017标准，合格的浪涌后备保护装置，必须同时具备以下3个功能：

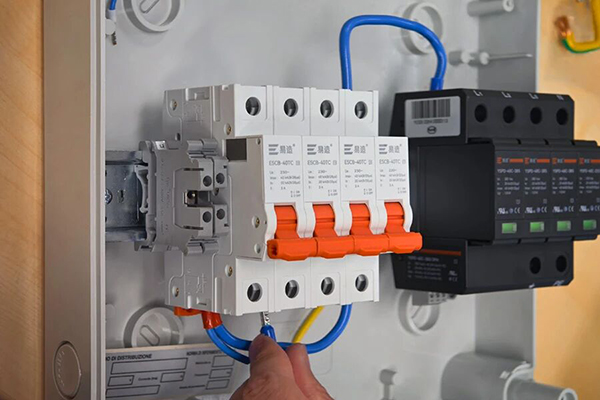

1.耐受雷电冲击电流

当SPD正常泄放雷电流时（比如几十千安的冲击电流），SSD必须保持闭合、不能误脱扣。如果打一次雷后备保护器就跳闸，后端设备就会失去防雷保护，下次雷击就可能直接打坏后端设备。

2.断开预期短路电流

当SPD发生严重短路故障时，SSD要能安全切断大电流（如20kA、50kA），防止火灾或线路跳闸。

3.分断工频电流

这是SSD区别于普通断路器的核心功能，SPD劣化初期会产生几安到几十安的工频电流，普通断路器跳不了，但这个小电流足以让SPD持续发热起火。SSD必须能灵敏地切断这类小电流故障。

简单总结：打雷时SSD不能跳闸，短路时可靠断开，小电流时灵敏切断。

三、SSD浪涌后备保护器怎么选？

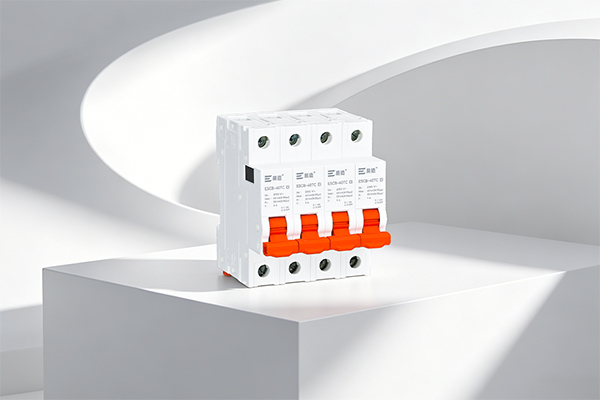

易造浪涌后备保护器

SSD的选型可以围绕以下3个点：

1.匹配额定电压

后备保护器的额定电压要和安装线路上的电压相匹配，确保SSD能够在正常和异常电压条件下正常工作，国内220/380Vac供电系统一般选择SSD额定电压Ue为230/400Vac的SSD浪涌后备保护器即可。对于其他行业特殊电压如690Vac、800Vac等需要根据实际电压来选。

2.匹配通流量

(1)如果SPD是I类试验（标称Iimp，波形10/350μs），SSD的冲击电流耐受值应≥SPD的Iimp值；

(2)如果SPD是II类试验（标称Imax，波形8/20μs），SSD的冲击电流耐受值≥SPD的Imax值；

一级SPD常用的Iimp值有12.5kA、15kA、25kA等，一级SPD常用的Imax值有20kA、40kA、80kA等；SSD的雷电流耐受值不能低于SPD的放电电流，否则有瞬态电流来临时SSD浪涌后备保护器可能先跳闸，导致保护中断。

3.匹配极数

SSD的极数必须与SPD的极数相对应，如2P结构的SPD，SSD就用2P的；3P结构的SPD，SSD就用3P的；4P结构的SPD，SSD用4P的。极数和SPD相匹配就行，极数如果选错，装上了也起不到完整的保护作用。

易造浪涌后备保护器

有一个很重要且容易被忽视的是: 开关型浪涌保护器不能配SSD浪涌后备保护器，否则会因开关型浪涌续流而造成SSD误脱扣，切断防雷支路，导致设备受损。安全可靠的低压配电防雷，一定是SPD与浪涌后备保护器器SSD完美匹配、协同防护的结果。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
