北美储能变流器用哪款低残压UL认证SPD？

选低残压的UL认证SPD，易造的路径分三步：证书与附录锁定文件，Up与Up@5kA两组数值比较型号，遥信与维护方式写进条款。储能变流器里的IGBT与直流母线电容对残压敏感，这三步走完，选型就有了硬依据。

低残压为什么对变流器关键？

浪涌侵入时SPD把电压钳制在残压水平，残压越低，功率模块承受的过压越小。变流器的绝缘裕量按系统电压设计，并没有给浪涌留太多余地，所以低残压型号配合合理的两级布置，是在给IGBT和电容买保险。

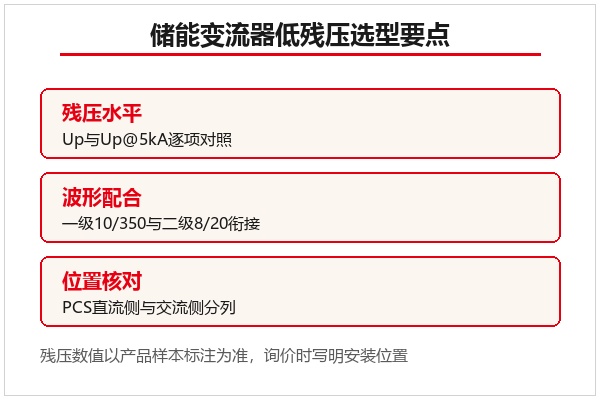

比较残压要看两组数：Up（标称放电电流下的限制电压）与Up@5kA（5kA下的实测值），只比一组容易误判。

UL证书怎么核对？

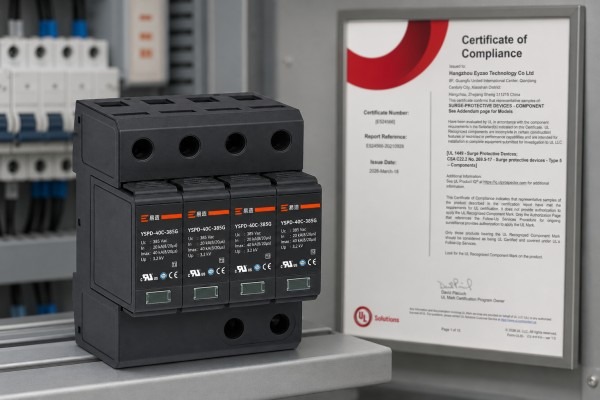

北美项目的文件门槛由证书决定。易造SPD的UL认可元件证书档案号为E524566，测试覆盖UL 1449与CSA C22.2 No. 269.5-17，附录交直流分支列名。变流器集成商按直流母线侧与交流并网侧分别对照附录档位，型号与清单绑定后进入整机技术文件。

两侧型号怎么选？

型号从交流侧定起：主力位置推荐40kA二级浪涌保护器（YSPD-40C-385-R/3PN），In 20kA、Imax 40kA、Up 1.5kV，Up@5kA 1.3kV，残压水平对功率模块友好。更高泄流要求的位置加一级25kA一级浪涌保护器（YSPD-25HA复合型），Iimp 25kA、Up@5kA 1.0kV。参数以产品样本标注为准。

直流母线侧的SPD按附录直流分支对电压档位，与交流侧分开列单。两级之间的配合距离以产品资料为准，集装箱内的布置在图纸阶段确认，避免后期改线。

遥信与维护怎么配套？

储能电站多在偏远区域，SPD状态建议进EMS或动环系统：带遥信配置的触点最大125Vac/1A，与采集模块核对后接入。可插拔模块让更换不需要整体拆装，备件按集装箱数量折算，运费与库存都更省。

环境证据同样适用于集装箱场景：双85通电、冷热冲击与盐雾测试以代表样品完成，高温高湿的箱内环境与沿海站址都能找到对应参照。

采购前还要确认哪些问题？

残压数值以什么为准？

以产品样本标注为准，询价时要求投标型号同时给出Up与Up@5kA，缺一项就要求补充，评审时才有完整的比较基础。

直流侧选型要哪些输入？

电池簇的电压平台与安装位置是基本输入，按附录直流分支对档；边界条件以样本技术说明为准，拿不准的位置让厂家书面确认。

遥信接入的工作量有多大？

厂家提供触点参数与接线说明，集成商在调试阶段验证告警上报；工作集中在接线和联调，硬件本身不需要额外网关。

证书状态怎么管理？

按档案号在UL渠道核对状态，年度框架续签时重复一次；型号更替时以新版附页衔接，文件与批次保持同步。

储能变流器的低残压选型，核心是把残压数值、位置分工和文件绑定一次做实。易造提供Up对照表、附录核对与遥信接入建议，欢迎咨询并提交集装箱拓扑与电压平台，获取配套方案。
