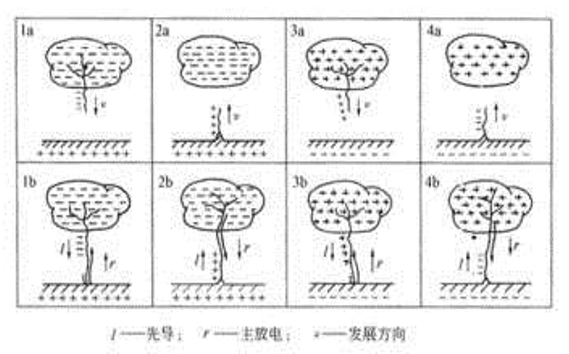

雷电是一种连续放电的重复击穿过程，主放电并非一次完成，它有多次重复过程，一般为6-15次，可达40多次。

电涌保护器(SPD)是用于泄放雷电流的防雷装置，被并联安装在线路上，通过泄放电涌电流、限制电涌电压来保护电子设备。

① 防雷产品选型不当，防雷失效。

② 后备保护装置误断，防雷失效。

③ 后备保护装置雷击损坏，防雷失效。

④ 后备保护装置选择不当，SPD发热起火。

⑤ 未确保UP/F＜UW，防雷失效。

我们先来看防雷的相关标准：

GB50057-2010中4.3.8-4/5强条要求：应在低压电源线路引入的总配电箱、配电柜处装设I级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于2.5kV。每一保护模式的冲击电流值，当无法确定时应取等于或大于12.5kA。

GB50057-2010中J.1.2要求：安装电涌保护器制造厂要求装设过电流保护电器。

GB 50343-2012中5.4.3要求：进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处，应设置Ⅰ类试验的浪涌保护器或Ⅱ类试验的浪涌保护器作为1级保护；在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置Ⅱ类或Ⅲ类试验的浪涌保护器作为后级保护。

GB 50343-2012中5.4.4要求：浪涌保护器设置级数应综合考虑保护距离、浪涌保护器连接导线长度、被保护设备耐冲击电压额定值UW等因素。各级电涌保护器应能承受在安装点上预计的放电电流，其有效保护水平UP/F应小于相应类别设备的UW 。

根据以上防雷标准，我们在电涌保护器选型和安装时应注意以下几点：

① 就其安装的位置必须能分别耐受Ⅰ、Ⅱ级试验，保证防雷持续有效。

② T1级产品须满足Iimp(10/350μs)≥12.5kA，Up≤2.5kV，T1级产品，主要考虑其有更高的耐受能力。

③ T2级产品须满足8/20μs波形Ⅱ级试验，Up≤2.5kV，In和Imax值视项目情况而定，通常民用项目选择Imax(8/20μs)≥40kA。

④ 对于医院、研究机构、铁路、航空、机房等项目，在保护精密仪器设备时可加装T3级产品，须满足8/20μs波形Ⅱ级试验，此时要考量更多的是电压保护水平，需选择Up值更低的产品。

① 其安装的位置必须能分别耐受Ⅰ、Ⅱ级冲击不误断，不损坏、保证防雷持续有效。

② SPD漏电流超标时，能迅速切断工频电流，防止SPD 发热起火。

③ 其短路分断能力要足够大。

① 有效保护水平UP/F应小于相应被保护设备的UW（被保护设备的设备绝缘耐冲击电压额定值），即 UP/F＜UW ，方能保证防雷有效 。

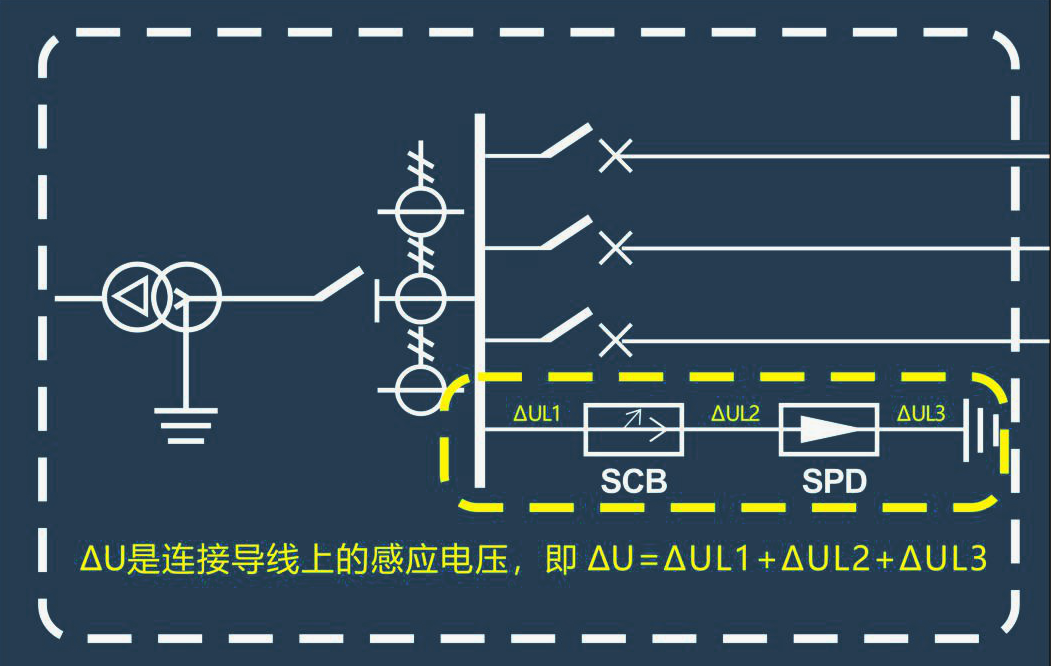

• UP/F=ΔU+Up(spd)+Up(后备保护器）

• ΔU是连接导线上的感应电压，即 ΔU=ΔUL1+ΔUL2+ΔUL3
