2019-09-12 16:08:16为了保护电源系统中后段电子设备能够安全运行，避免过电压灾害，配电系统中需要按如下要求安装浪涌保护器（SPD）。
1.电源系统保护分级及配电系统中设备的耐冲击电压额定值：

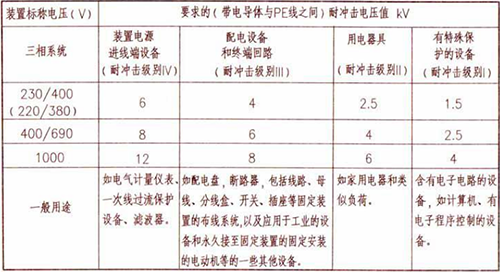

为有效地预防电子设备的暂态过电压产生的灾害，配电系统中设备的耐冲击电压额定值Uw如下表：
2. 确定从户外沿线路引入雷击电涌时，电涌保护器的电压有效保护水平Up/f要求：
1）当被保护设备距电涌保护器的距离沿线路的长度小于或等于5m时，或在线路有屏蔽并两端等电位链接下沿线路的长度小于或等于10m时：
2）当被保护设备距电涌保护器的距离沿线路的长度大于10m时：
（Ui：雷击建筑物附近，电涌保护器与被保护设备之间电路环路的感应过电压，按相应规范计算）
3）当被保护设备距电涌保护器的距离沿线路的长度大于10m时，若建筑物或房间有空间屏蔽且线路有屏蔽，或仅线路有屏蔽并两端等电位连接时，可不计及电涌保护器与被保护设备之间电路环路的感应过电压，此时应按下式计算：
4）对限压型SPD其Up/f=Up+∆U；对电压开关型SPDUp/f取Up和∆U中较大者（式中∆U为电涌保护器两端引线的感应电压降）。
5）当被保护的电子设备或系统要求按现行标准《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》GB/T17626.5确定的冲击电涌电压小于Uw时，以上各式中Uw应用该冲击电涌电压代入。
易造科技生产的电源防雷器EPO-20AL、EPO-80BL、EPO-40CL、EPO-25DL结构坚固，安全脱扣无续流,无损全检,一致性好,拥有超高的过电压耐受能力，电压有效保护水平低，雷电流畅通无阻，设备防雷持续有效，根据不同的类型适用于各个安装位置，在防雷项目中广泛使用，并获得了良好的成效。
